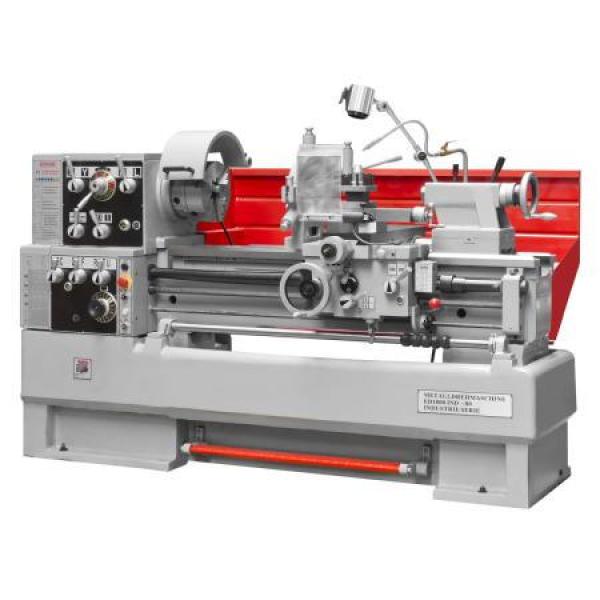

Metalldrehmaschine zum Plan-, Längs- und Gewindedrehen rotationssymmetrischer Werkstücke.
Holzmann Metalldrehbank (Modell ED1500INDIG80): Spannung 400 V, max. Umlaufdurchmesser Querschlitten 274 mm, Spindelbohrung 80 mm. Auch bekannt als Drehbank, Metalldrehmaschine.
Holzmann Metalldrehbank Spannung 400 V: Ausstattung & Vorteile
- Plan-, Längs- und Gewindedrehen in einer Maschine
- Leitspindel für Gewinde- und Längsdrehen (größere Modelle zusätzlich mit Zugspindel)
- Mehrere Drehzahlen für unterschiedliche Werkstoffe und Durchmesser
- Stabiles Maschinenbett für schwingungsarmen, präzisen Lauf
- Robuste Bauweise für Reparatur, Fertigung und Ausbildung
Holzmann Metalldrehbank: Einsatzbereich
Einsatzbereich: Schlossereien, Reparaturbetriebe und Ausbildung für die spanende Bearbeitung von Wellen, Bolzen und Buchsen. Passendes Zubehör: Zubehör Metallbearbeitung.
Holzmann Metalldrehbank: Technische Merkmale
- Spannung: 400 V
- max. Umlaufdurchmesser Querschlitten: 274 mm
- Spindelbohrung: 80 mm
- max. Umlaufdurchmesser Bett: 460 mm
- Aufstellmaß: 2720x1040x1370 mm
- Spitzenhöhe: 230 mm
- Nettogewicht: 1.921 kg
- Drehmaschinen Verfahrweg Querschlitten: 290 mm
- Pinolenweg: 120 mm
- max. ohne Brücke: 690 mm
- Maschinentyp: Metalldrehmaschine (Leit- und Zugspindeldrehmaschine)
- Drehzahl: mehrere wählbare Spindeldrehzahlen
Holzmann Metalldrehbank: Häufige Fragen
Was kann ich mit der Drehmaschine bearbeiten?
Rotationssymmetrische Metallwerkstücke wie Wellen, Bolzen und Buchsen, durch Plan-, Längs- und Gewindedrehen.
Kann die Maschine Gewinde drehen?
Ja. Über die Leit- und Zugspindel lassen sich Gewinde sowie maßhaltige Längsvorschübe realisieren.
Braucht die Drehmaschine Kühlung?
Beim Zerspanen von Stahl ja. Kühlschmierstoff verbessert die Oberfläche und die Standzeit des Werkzeugs.
Was bedeuten Spitzenweite und Umlaufdurchmesser?
Die Spitzenweite ist der maximale Abstand zwischen Haupt- und Reitstockspindel und begrenzt die Werkstücklänge; der Umlaufdurchmesser über dem Bett begrenzt den größten drehbaren Durchmesser. Beide Werte zusammen bestimmen, welche Werkstücke sich aufspannen und drehen lassen.
Herstellerangaben
Metalldrehbank mit Digitalanzeige
Highlights
- mit 3-Achs Digitalanzeige
- schwere und vibrationsabsorbierende Gussausführung
- sehr breites, induktiv gehärtetes und geschliffenes Maschinenbett
- handliche und einfache Bedienung durch übersichtliche Schalteinheit
- herausnehmbare Brücke zur Bearbeitung großer Werkstücke
- vierfach verstellbarer Längsanschlag
- sämtliche Führungen über Keilleisten verstellbar
- Camlock Spindelaufnahme D1-6, DIN 55029
- zum Kegeldrehen kann der Reitstock außermittig verstellt werden
- Ölbadgetriebe mit geschliffenen und gehärteten Getrieberädern
- große Spindelbohrung mit einem Durchmesser von 80mm
- kpl. mit Fußbremse und automatischer Abschaltung zum sofortigen Spindelstop
- sehr große Anzahl an unterschiedlichen Gewindesteigungen möglich
- inklusive Kühlmitteleinrichtung und Halogenlampe
Lieferumfang: 3-Achs Digitalanzeige, Kühlmitteleinrichtung, Halogenlampe, 3-Backenfutter Ø250mm, 4-Backenplanscheibe 250mm, Aufspannscheibe 350mm, Reduzierhülse, Gewindeuhr, Wechselräder, feste und mitlaufende Lünette, Vierfachstahlhalter, Zentrierspitzen, Spritzschutz, 2xKörnerspitze MK3
Technische Details
Motordaten
Motorleistung S1 in W
5500
Motorleistung S6 in W
7700
Spannung
400V
Allgemeine Abmessungen
Aufstellmaß in mm
2720x1040x1370
Drehmaschinen
Verfahrweg Querschlitten in mm
290
Pinolenweg in mm
120
Gewinde Metrisch in mm/r
(41) 0,1-14
Drehspindeldrehzahl in min-1
(12) 25-2000
max. Umlaufdurchmesser ohne Brücke in mm
690
max. Umlaufdurchmesser Querschlitten in mm
274
Reitstockkonus
MK4/MT4
Spindelaufnahme
MK6/MT6
Spindelbohrung in mm
80
Quervorschub
0,014-0,784
Längsvorschub
0,031-1,7
Verfahrweg Oberschlitten in mm
120
Spitzenweite in mm
1500
max. Umlaufdurchmesser Bett in mm
460
Spitzenhöhe in mm
230
Gewicht
Bruttogewicht in kg
2.060
Nettogewicht in kg
1.921
Versandmaße
Verpackungslänge in mm
2.800
Verpackungsbreite in mm
1.120
Verpackungshöhe in mm
1.730
Allgemeine Daten
EAN Code
9120039909134
