Metalldrehmaschine zum Plan-, Längs- und Gewindedrehen rotationssymmetrischer Werkstücke.

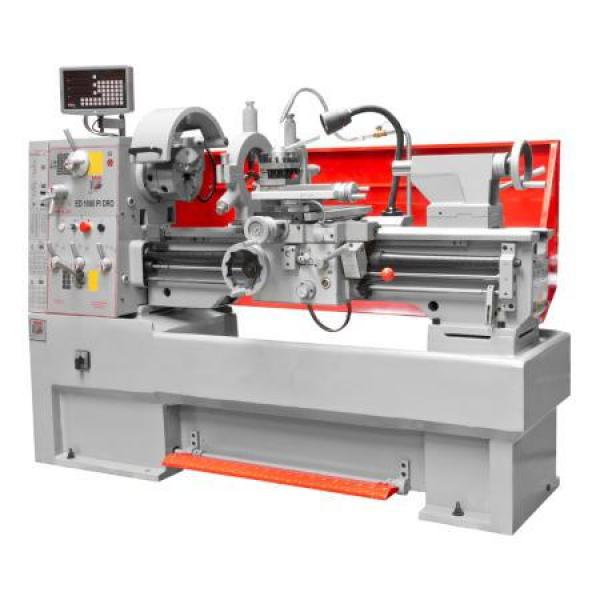

Holzmann Metalldrehbank (Modell ED1000PIDIG): Spannung 400 V, max. Umlaufdurchmesser Querschlitten 250 mm, Spindelbohrung 52 mm. Auch bekannt als Drehbank, Metalldrehmaschine.
Holzmann Metalldrehbank Digitalanzeige: Ausstattung & Vorteile
- Plan-, Längs- und Gewindedrehen in einer Maschine
- Leitspindel für Gewinde- und Längsdrehen (größere Modelle zusätzlich mit Zugspindel)
- Mehrere Drehzahlen für unterschiedliche Werkstoffe und Durchmesser
- Stabiles Maschinenbett für schwingungsarmen, präzisen Lauf
- Robuste Bauweise für Reparatur, Fertigung und Ausbildung
Holzmann Metalldrehbank: Einsatzbereich
Einsatzbereich: Schlossereien, Reparaturbetriebe und Ausbildung für die spanende Bearbeitung von Wellen, Bolzen und Buchsen. Passendes Zubehör: Zubehör Metallbearbeitung.
Holzmann Metalldrehbank: Technische Merkmale
- Spannung: 400 V
- max. Umlaufdurchmesser Querschlitten: 250 mm
- Spindelbohrung: 52 mm
- max. Umlaufdurchmesser Bett: 410 mm
- Spitzenhöhe: 205 mm
- Nettogewicht: 1.277 kg
- max. ohne Brücke: 590 mm
- Verfahrweg Längsschlitten: 120 mm
- Pinolenweg: 120 mm
- Verfahrweg Querschlitten: 210 mm
- Maschinentyp: Metalldrehmaschine (Leit- und Zugspindeldrehmaschine)
- Drehzahl: mehrere wählbare Spindeldrehzahlen
Holzmann Metalldrehbank: Häufige Fragen
Was kann ich mit der Drehmaschine bearbeiten?
Rotationssymmetrische Metallwerkstücke wie Wellen, Bolzen und Buchsen, durch Plan-, Längs- und Gewindedrehen.
Kann die Maschine Gewinde drehen?
Ja. Über die Leit- und Zugspindel lassen sich Gewinde sowie maßhaltige Längsvorschübe realisieren.
Braucht die Drehmaschine Kühlung?
Beim Zerspanen von Stahl ja. Kühlschmierstoff verbessert die Oberfläche und die Standzeit des Werkzeugs.
Was bedeuten Spitzenweite und Umlaufdurchmesser?
Die Spitzenweite ist der maximale Abstand zwischen Haupt- und Reitstockspindel und begrenzt die Werkstücklänge; der Umlaufdurchmesser über dem Bett begrenzt den größten drehbaren Durchmesser. Beide Werte zusammen bestimmen, welche Werkstücke sich aufspannen und drehen lassen.
Herstellerangaben
Highlights
- mit 3-Achs-Digitalanzeige
- schwere Industriemaschine in Vollgussbettausführung
- sehr breites (250mm), induktiv gehärtetes und geschliffenes Maschinenbett
- Leitspindelabdeckung sorgt für sicheres Arbeiten
- handliche und einfache Bedienung durch übersichtliche Schalteinheit
- herausnehmbare Brücke zur Bearbeitung großer Werkstücke
- sämtliche Führungen über Keilleisten nachstellbar
- Camlock Spindelaufnahme D1-6, DIN 55029
- zum Kegeldrehen kann der Reitstock außermittig verstellt werden
- Ölbadgetriebe mit geschliffenen und gehärteten Getrieberädern
- große Spindelbohrung mit einem Durchmesser von 52mm
- kpl. mit Fußbremse und automatischer Abschaltung zum sofortigen Spindelstop
- sehr große Anzahl an unterschiedl. Gewindesteigungen
- inklusive Kühlmitteleinrichtung und Halogenlampe
Lieferumfang: 3-Achs-Digitalanzeige, 3-Backenfutter Ø200mm, 4-Backenplanscheibe Ø250mm, Aufspannscheibe Ø350mm, Reduzierhülse MK6/MK4, 2 feste Zentrierspitzen MK4, feststehende Lünette Durchlass 15 bis 160mm, mitlaufende Lünette Durchlass 14 bis 70mm, Gussunterbau, Spindelbremse, Spritzwand, Drehfutterschutz, Mikrometer-Längsanschlag, Gewindeuhr, 4-fach Stahlhalter, Kühlmitteleinrichtung, Halogenlampe, Wechselrädersatz, Bedienwerkzeug
Technische Details
Motordaten
Motorleistung S1 in W
3300
Motorleistung S6 in W
4600
Spannung
400V
Drehmaschinen
Gewinde Zoll
72-2
Gewinde Metrisch in mm/r
0,2-14
max. Werkzeugaufnahme
25mm
Drehspindeldrehzahl in min-1
(16) 45-1800
max. Umlaufdurchmesser ohne Brücke in mm
590
max. Umlaufdurchmesser Querschlitten in mm
250
Reitstockkonus
MK4/MT4
Spindelaufnahme
MK6/MT6
Spindelbohrung in mm
52
Verfahrweg Längsschlitten in mm
120
Quervorschub
0,025-0,85
Längsvorschub
0,05-1,7
Pinolenweg in mm
120
Verfahrweg Querschlitten in mm
210
Spitzenweite in mm
1000
max. Umlaufdurchmesser Bett in mm
410
Spitzenhöhe in mm
205
Gewicht
Bruttogewicht in kg
1.384
Nettogewicht in kg
1.277
Versandmaße
Verpackungslänge in mm
2.020
Verpackungsbreite in mm
1.590
Verpackungshöhe in mm
1.535
Allgemeine Daten
EAN Code
9120039905389
