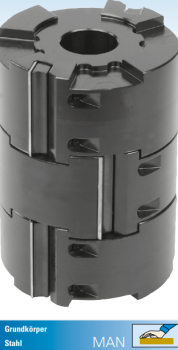

HW Wendeplatten Hobelmesserkopf im Aufbausystem 100x30x30 Z2 Stahl

Wendeplatten-Messerköpfe bestehen aus einem Grundkörper und auswechselbaren Hartmetall-Schneidplatten (HW). Sie arbeiten in Tischfräsmaschinen und liefern über die gesamte Standzeit ein gleichbleibendes Fräsbild.

Hobelmesserkopf: Abmessungen 100 x 30 x 30 mm (Ø x Schnitthöhe/Falzbreite x Bohrung), 2 Zähne, Grundkörper aus Stahl. Auch bekannt als Wendeplatten-Messerkopf, Messerkopf für Tischfräse.

Hobelmesserkopf 100 x 30 x 30 mm: Ausstattung & Vorteile

• Auswechselbare Hartmetall-Wendeplatten (HW): kein Nachschleifen, kein Schleifdienst nötig
• Selbstzentrierende Plattenaufnahme: gleichbleibender Flugkreis, kein Einstellen nach dem Wechsel
• Bei Fremdkörperkontakt wird nur die betroffene Platte getauscht, nicht das ganze Werkzeug
• Für Tischfräsmaschinen mit passender Bohrungsaufnahme (Standard 30 mm)
• Für Massivholz, verleimte Hölzer und Plattenwerkstoffe (kein Metallschnitt)

Hobelmesserkopf: Einsatzbereich

Einsatzbereich: Bearbeiten von Massivholz, verleimten Hölzern und Plattenwerkstoffen (Span-, MDF-, Sperrholz-, beschichtete und furnierte Platten). Die mittlere Maßangabe bestimmt die nutzbare Schnitthöhe bzw. Falzbreite, die letzte Zahl die Aufnahmebohrung der Frässpindel. Passende Maschinen: Fräsmaschinen für Holz.

Hobelmesserkopf: Technische Merkmale

• Abmessungen (Ø x Schnitthöhe/Falzbreite x Bohrung): 100 x 30 x 30 mm
• Schneidenzahl: 2 Zähne
• Grundkörper: Stahl
• Bestückung: Hartmetall-Wendeplatten (HW)
• Werkzeugtyp: Messerkopf mit auswechselbaren Wendeplatten
• Maschine: für Tischfräsmaschinen
• Werkstoff: Massivholz, verleimte Hölzer und Plattenwerkstoffe

Hobelmesserkopf: Häufige Fragen

Kann man die Wendeplatten an dem Hobelmesserkopf nachschleifen?

Nein. Hartmetall-Wendeplatten sind nicht zum Nachschleifen konstruiert. Ist eine Schneidkante stumpf, wird die Platte gewendet. Sind alle Schneidkanten einer Platte genutzt, wird die Platte ersetzt. Der Grundkörper bleibt erhalten. Ein Schleifdienst ist dafür nicht nötig.

Darf ich den Hobelmesserkopf auf einer Tischfräse mit Handvorschub einsetzen?

Nur wenn das Werkzeug mit 'MAN', 'Handvorschub' oder 'BG-TEST' gekennzeichnet ist. Das schreibt DIN EN 847-1 vor. Wichtig: Das gilt auch dann, wenn Sie mit Vorschubapparat oder Schiebeschlitten arbeiten. Auch das zählt als Handvorschub. Solche Werkzeuge sind spandickenbegrenzt gebaut und dadurch rückschlagarm.

Muss ich nach einem Plattenwechsel am Hobelmesserkopf die Schneidenhöhe einstellen?

Nein. Die Wendeplatten sitzen selbstzentrierend in ihrer Aufnahme und liegen nach dem Wechsel wieder auf gleicher Höhe. Der Flugkreis bleibt damit unverändert, anders als bei nachgeschliffenen Messern, die durch den Materialabtrag kleiner werden.

Was bedeuten die Maßangaben bei dem Hobelmesserkopf?

Die drei Zahlen stehen für Flugkreisdurchmesser x Schnitthöhe bzw. Falzbreite x Aufnahmebohrung, jeweils in Millimeter. Ein Bereich in der Mitte (etwa 30,6-60) heißt: die Breite ist über Zwischenringe verstellbar. Die letzte Zahl muss zur Frässpindel passen. An Tischfräsen sind 30 mm Standard, größere Maschinen fahren 40 oder 50 mm.

Was bedeutet die Angabe Z4 V4 bei dem Hobelmesserkopf?

Z ist die Zähnezahl, also die Anzahl der Hauptschneiden. Z4 sind vier Wendeplatten. V ist die Zahl der Vorschneider. Vorschneider ritzen die Faser vor dem Hauptschnitt an und liefern dadurch ausrissfreie Kanten, vor allem an beschichteten und furnierten Plattenwerkstoffen und bei Schnitten quer zur Faser.

Was passiert, wenn der Hobelmesserkopf auf einen Nagel trifft?

Dann werden nur die betroffenen Platten gewendet oder getauscht. Bei einem Werkzeug mit durchgehenden Messern wäre dagegen das komplette Messer betroffen. Das begrenzt die Folgekosten eines Fremdkörperkontakts deutlich.

Herstellerangaben

HW Wendeplatten Hobelmesserkopf im Aufbausystem 100x30x30 Z2 Stahl Anwendung: Zum Fügen und Hobeln von verleimten Hölzern aller Art. Mit Abdeckscheibe geeignet für Tischfräsen mit Handvorschub. Ausführung: Mehrteilig, Grundkörper aus Stahl, Schnitthöhe durch Aufbau wählbar, verdrehsicher, spandickenbegrenzt, ausgerüstet mit HW-Wendeplatten Messern. n min., max 7600 bis 12000
