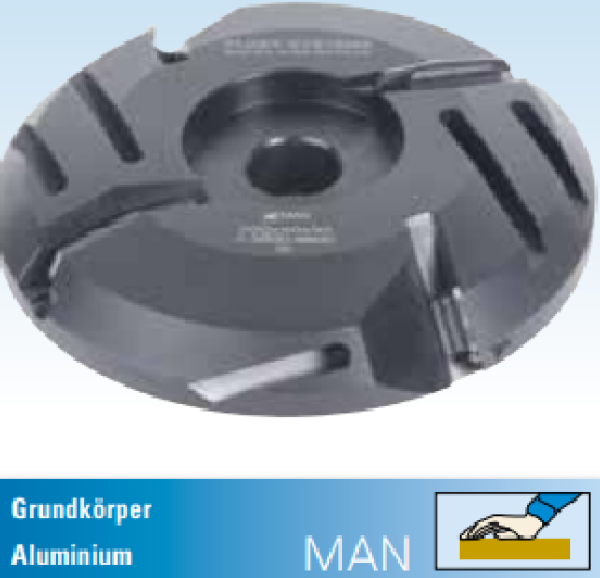

HW Wechselplatten Multi Abplattfräser 180x40x30 Z2+2 Aluminium

Abplatt- und Möbeltürfräser mit Hartmetall-Wechselplatten fräsen maßhaltige Profile, Abplattungen und Türfüllungs-Konturen in Holz. Vorgesehen für den Einsatz in Tischfräsmaschinen.

Abplattfräser: Abmessungen 180 x 40 x 30 mm (Ø x Schnitthöhe x Bohrung), 2+2 Zähne, Grundkörper aus Aluminium. Auch bekannt als Wechselplatten-Fräser, Profilfräser mit Wechselplatten.

Abplattfräser 180 x 40 x 30 mm: Ausstattung & Vorteile

• Maßhaltige Profile und Abplattungen für passgenaue Rahmen-/Füllungsverbindungen
• Hartmetall-Wechselplatten (HW) für lange Standzeit und saubere Schnittkanten
• Für Tischfräsmaschinen mit passender Bohrungsaufnahme
• Wendbare bzw. wechselbare Schneidplatten: kein Kompletttausch bei Verschleiß
• Für Massivholz und Plattenwerkstoffe (Profilfräsen; kein Metallschnitt)

Abplattfräser: Einsatzbereich

Einsatzbereich: Fenster-, Türen- und Möbelbau, etwa Rahmen-/Füllungsprofile, Abplattungen und Anschlüsse. Die Arbeitshöhe (mittlere Maßangabe) bestimmt die mögliche Profil-/Absatztiefe. Passende Maschinen: Fräsmaschinen für Holz.

Abplattfräser: Technische Merkmale

• Abmessungen (Ø x Schnitthöhe x Bohrung): 180 x 40 x 30 mm
• Schneidenzahl: 2+2 Zähne
• Grundkörper: Aluminium
• Bestückung: Hartmetall-Wechselplatten (HW)
• Werkzeugtyp: Profilfräser (Abplatt-/Möbeltürfräser) mit Wechselplatten
• Maschine: für Tischfräsmaschinen
• Bearbeitung: Profile, Abplattungen und Türfüllungs-Konturen in Holz und Plattenwerkstoffen

Abplattfräser: Häufige Fragen

Passt der Fräser an meine Maschine?

Ja, wenn Bohrung bzw. Schaft zur Aufnahme Ihrer Fräse passt. Das Aufnahmemaß steht im Produktnamen.

Woraus bestehen die Schneiden?

Die Schneiden sind hartmetallbestückt (HM). Das sorgt für saubere Schnittbilder und eine lange Standzeit.

Für welches Material ist der Abplattfräser geeignet?

Abplatt- und Möbeltürfräser sind für Holz und Plattenwerkstoffe (Massivholz, Leimholz, Sperrholz) zum Profil- und Abplattfräsen. Angaben wie 'Stahl' oder 'Aluminium' im Namen bezeichnen den Grundkörper des Fräsers, NICHT den Werkstoff. Metall wird damit nicht gefräst.

Auf welche Maschine passt der Abplattfräser?

Entscheidend ist die Bohrung (die letzte Zahl der Abmessung): sie muss zur Frässpindel der Tischfräsmaschine passen. Wegen des großen Durchmessers ist eine stabile, drehzahlgeregelte Tischfräse mit Fräsanschlag erforderlich.

Kann man die Schneiden an dem Abplattfräser wechseln?

Ja. Die Hartmetall-Wechselplatten werden bei Verschleiß gewendet und nach Aufbrauchen aller Schneiden getauscht. Das Grundwerkzeug bleibt erhalten und senkt die Folgekosten.

Was bedeutet die Schnitthöhe bei dem Abplattfräser?

Die Schnitthöhe ist die mittlere Zahl der Abmessung (Ø x Schnitthöhe x Bohrung): bei 180 x 40 x 30 mm also 40 mm nutzbare Profilhöhe. Sie begrenzt die maximale Profil- bzw. Abplatthöhe am Werkstück.

Herstellerangaben

HW Wechselplatten Multi Abplattfräser 180x40x30 Z2+2 Aluminium Anwendung: Zum Herstellen von Abplattungen unterschiedlicher Art für Türen, Möbel, Kassetten-, Wand- und Deckenverkleidungen mit Massivholz oder Plattenwerkstoffen. Durch den Einsatz der verschiedenen Profile des HW-Wechselplattensystems kombiniert mit der Höhenverstellung sind bis zu 18 Abplattprofile wählbar. Für Tischfräsen mit Handvorschub geeignet. Ausführung: Grundkörper hochwertiger Aluminium Legierung, spandickenbegrenzt, rückschlagarm, ausgerüstet mit zwei HW-Abplattschneiden und zwei Schrägen HW-Umfangschneiden, präzise Positionierung der Wechselplatten durch Anschlagschrauben oder Stifte. Einzelwerkzeug: Die Grundausstattung enthält je 1 Paar HW-Profilwechselplatten 09.1110 und 09.1113. Set: Die Grundausstattung enthält neben dem Werkzeug jeweils je 1 Paar HW-Profilwechselplatten zur Herstellung der abgebildeten 6 Profile. n min./max. 4200 bis 7000 Einzelwerkzeug, bestückt mit Profilen 09.1110 + 09.1113
