Holzmann 5 fach Kombination K5310VPSMW2 400V

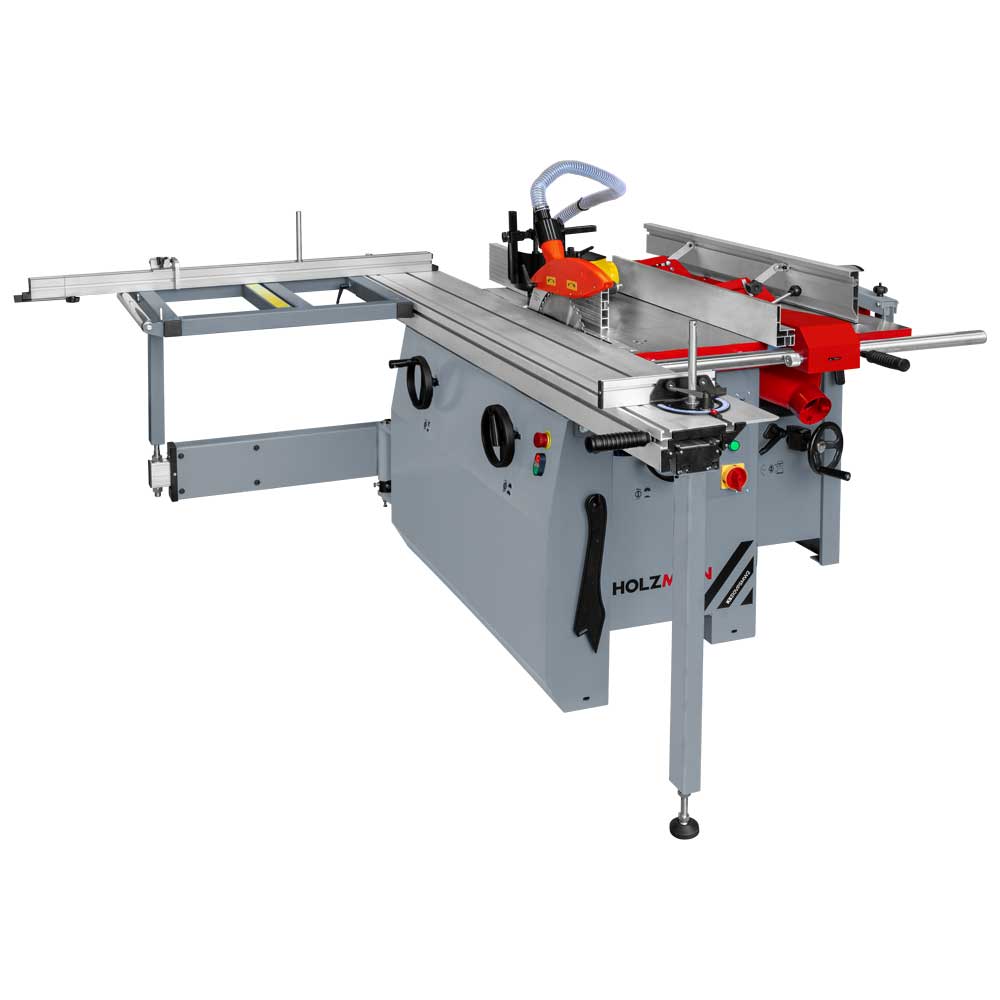

HOLZMANN K5310VPSMW2_400V – Multifunktionsmaschine mit 300 mm Hobelbreite und Vorritzsägeblatt und Spiralmesserwelle
Die HOLZMANN K5310VPSMW2_400V ist eine Multifunktionsmaschine für verschiedene Anwendungen in der Holzbearbeitung. Mehrere Bearbeitungsfunktionen sind in einer Maschine kombiniert und ermöglichen den Einsatz in Werkstätten mit begrenztem Platzangebot.
Die Maschine kombiniert folgende Funktionen:
Kreissäge mit Vorritzsägeblatt
Fräse für Profil- und Kantenbearbeitung
Abrichthobel mit Spiralmesserwelle
Dickenhobel mit 300 mm Hobelbreite
optional erhältliche Langlochbohrvorrichtung
Der Formatschiebetisch unterstützt die Bearbeitung größerer Werkstücke.
Die Maschine verfügt über drei separat angetriebene Motoren für die jeweiligen Bearbeitungseinheiten.
Optional kann die Maschine mit der Langlochbohrvorrichtung HOB310ECOLL erweitert werden.
Highlights
- Kreissägeblatt über Handrad bis 45° schwenkbar
- Spiralmesserwelle Abricht-Dickenhobel 2 Rillen und 24 Wendeschneidplatten
- Schiebetisch mit Auslegertisch und Ablänganschlag (1225- 2320mm)
- Funktionswahl über Drehschalter
- Motorleistung Fräse 3,0Kw
- Motorleistung Kreissäge 3,0 kW
- Motorleistung Abricht-Dickenhobel 2,2 kW
- Dickenhobel mit zuschaltbaren Vorschub max. Vorschub: 5,5 m/min
Lieferumfang: HM-Kreissägeblatt (315 x 30 x 3.0/ 2,2 mm), Vorritzer (Ø100x20x3,2-4,1), Absaugschlauch (Sägeblattabsaughaube zu Anschlussstutzen), 30 x Wendeschneidplatte vormontiert (15x15x2,5 mm)
Optional: Langlochbohrvorrichtung HOB310ECOLL
Technische Details
Abricht Tischgröße in mm 1300 x 310
Abrichten max. Spanabnahme in mm 3
Abrichtanschlag in mm 1100 x 150
Schwenkbereich Abrichtanschlag 90-45°
Motorleistung S1 in W 3000 | 3000 | 2200
Spannung 400 V / 50 Hz
Tischgröße in mm 950 x 380
Tischhöhe in mm 860
Formatschiebetisch in mm 2000 x 270
Auslegertisch in mm 730 x 580
Absauganschluss in mm Ø100 / 100 / 40
Aufstellmaß in mm 2000 x 2370 x 1100
max. Schnitthöhe 90° in mm 100
max. Schnitthöhe 45° in mm 80
max. Besäumlänge in mm 2000
Schnittbreite am Parallelanschlag in mm 780
Dickenhobel Tischgröße in mm 545 x 308
Dickenhobeln max. Spanabnahme in mm 4
Durchlasshöhe in mm 225
Fräßspindeldurchmesser in mm 30
Fräßspindeldrehzahl in min-1 3000 | 6000 | 8000 | 10000
Spindelhub in mm 100
Tischöffnung in mm 180
max. Werkzeugdurchmesser versenkbar in mm 180
max. Werkzeugdurchmesser über Tisch in mm 180
Sägeblatt (/Bohrung) in mm Ø315 (/30)
Sägeblatt Drehzahl in min-1 4500
Vorritzsägeblatt in mm Ø100 (/20)
Vorritzsägeblatt Drehzahl in min-1 8500
Sägeblatt Schwenkbereich 0-45°
Schall-Leistungspegel in dB(A) 103
Schall-Druckpegel in dB(A) 89,5
Bruttogewicht in kg 608
Nettogewicht in kg 516
Verpackungsbreite in mm 1.310
Verpackungslänge in mm 1.540
Verpackungshöhe in mm 970
